Интерфейсные разветвители ИР2, ИР2М, ИР3
Интерфейсный разветвитель является пассивным устройством и служит для ответвлений цифровых и аналоговых линий. Разветвители ИР2 и ИР3 выпускаются в герметичных корпусах из поликарбоната и оснащены пластиковыми кабельными вводами типа MGB 12-07. Отверстия для крепежа на стену и фиксации крышки находятся вне герметизированной области. Герметизация обеспечивается соединением “выступ “- “ паз” на крышке и основании, и неопреновым уплотнителем. Присоединение кабелей производится с помощью винтовых клемм.
Разветвитель ИР-2М выпускается в металлическом корпусе, оснащены кабельными вводами MGB 16-10. Для подсоединения кабелей используются нажимные клеммы с самофиксацией.
Технические характеристики разветвителей
| ИР2 | ИР3 | ИР2М | |
| Количество подсоединяемых кабелей | 3 | 4 | 3 |
| Максимальный диаметр кабеля | 7 мм | 7 мм | 10.5 мм |
| Рабочая температура, Т | -40...+50 °С | -40...+50 °С | -40...105 °С |
| Сечение проводов, мм2 | 1,5 | 1,5 | 0,5 |
| Количество проводов в кабеле, шт | 5 | 5 | 5 |
| Максимально допустимый ток, А | 2 | 2 | 2 |
| Максимально допустимое напряжение, В | 150 | 150 | 150 |
| Степень защиты | IP 65 | IP 65 | IP 65 |
| Габаритные размеры, мм | 64х58х35 | 64х58х35 | 64х58х35 |

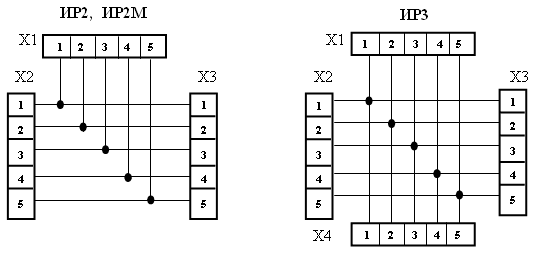

Схемы соединений интерфейсных разветвителей ИР2 и ИР3
| Наименование | Описание | |
|---|---|---|
| Интерфейсный разветвитель 1-2 (MGB12-07, винтовые клеммники, пластик) | 610.00 | |
| Интерфейсный разветвитель 1-2 (MGB16-10, нажимные клеммники, металл) | 1652.00 | |
| Интерфейсный разветвитель 1-3 (MGB12-07, винтовые клеммники, пластик) | 708.00 |
